inventor 2020 模型中的参数

2019-06-04 15:27:25 admin 33

Inventor 将自动定义草图、装配约束和特征中的模型参数。还可以针对功能要求来定义参数。

智能设计

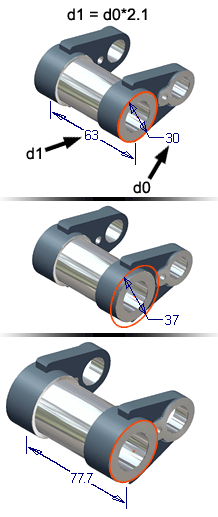

参数可用来定义特征的大小和形状,以及控制部件(在 Inventor LT 中不适用)中零部件的相对位置。例如,用户可以使用 表达式 定义参数之间的关系,指定一个平板的大小为:高度 = 宽度/2。

由表达式计算出的尺寸前面带有前缀 fx

还可以定义参数,将尺寸与功能要求关联起来。例如,可以定义零件的横截面积有一定的比例,并能承受一定的载荷(面积=载荷/材料强度*安全系数)。可以将电子表格链接到零件或部件(在 Inventor LT 中不适用)并驱动电子表格单元中的参数,或者使用 iLogic 规则(在 Inventor LT 中不适用)。参数也可以导出到 BOM 表和明细栏中。再就是,可以使用参数控制添加到模型中的 iLogic 规则的行为(在 Inventor LT 中不适用)。

使用“参数”命令查看和编辑参数表中的参数,创建用户定义的参数和链接到包含参数值的电子表格。

可以进行重命名、更改值、添加注释或将参数指定为多值参数。也可以定义用户参数以便在零件中使用。可以通过 API 创建自定义参数,并将其自动添加到模型、参考或用户文件夹(在 Inventor LT 中不适用)。

注: 就像应力分析和设计加速器附加模块可以自动在组中添加参数一样,运动仿真附加模块可以在自己的组中添加大多数参数。例外项是用于放大鼠标移动的系数、动态零件运动中的最大力,以及输入图示器和输出图示器中的所有值)。是否可以删除这些组取决于附加模块。(在 Inventor LT 中不适用)

参数类型

模型参数

定义草图尺寸或其他测量值、添加装配约束 (Inventor Professional) 或创建特征时,会自动创建模型参数。将为这些参数提供默认名称,例如 d0、d1、d2,但是您可以将默认名称替代为更有实际意义的名称。您可以在定义参数名称和值的编辑框中输入表达式。

参数可以赋值并建立模型中元素之间的关系。

用户参数

可以创建用户参数,它比模型参数更常用,可以用来传递功能要求。用户参数也可以由电子表格来驱动。

用户参数在表达式或 iLogic 规则中使用(在 Inventor LT 中不适用),也可以用在其他参数的表达式中。如果在许多零件中使用相同的参数(例如力或材料),请在用于创建新零件文件的模板中定义这些参数。还可以将参数衍生到公用“骨架”文件中的文档(在 Inventor LT 中不适用)。

链接的参数

可以在 Microsoft Excel 电子表格中定义参数,然后将电子表格链接到零件或部件。还可以从零件类型的任意组合链接参数。使用 Inventor Pro,还可以从钣金零件、部件或焊接件文件类型的任意组合链接参数。部件或零件将与从特定文件类型导出的参数进行关联链接。从零件或部件进行链接时,可以链接导出的参数。

若要将一个文件中导出的参数用于另一个文件,可以使用全局参数零件文件。创建一个包含一组值(通常由工程表达式驱动)的零件文件。该零件文件也许不包含任何几何图元,但是可能包含要用于骨架或布局模型的草图。

可以使用“衍生零件”将全局参数零件文件衍生为单独的子部件(在 Inventor LT 中不适用)和零件,以便提取参数。也可以在此工作流中使用电子表格,而不使用零件文件。您可以在衍生零件或部件中衍生导出的参数。

骨架模型也可以参考其他骨架模型。

在 Inventor Pro 中,此功能可以帮助您管理在子部件中包含的信息量。或者,可以随时将参数从零件提取到部件。您可能不需要规划全局参数,但在设计过程中,有时需要在部件中使用零件参数。例如,您可能需要将零件中的平板宽度(拉伸深度)用作部件中的配合约束。

除了 Excel 文件,任何其他造型文件类型(零件、钣金、部件或焊接件)也均可链接到另一个模型文件。这使参数可以在模型文件之间共享。

例如,在 Inventor 中,如果在部件文件中单击“链接”并选择零件文件,则该部件将与零件文件中导出的参数关联链接。

注: 在 Inventor 中,无法链接工程图和表达视图文件。

自定义参数(在 Inventor LT 中不适用)

使用 API 创建自定义参数。例如:
  • 使用应用程序创建的参数可以表示载荷、最大应力条件、最大变形条件或其他特定数据。

  • CAD 管理员创建用于配置和参考参数的特殊参数文件夹,以帮助设计师了解配置的结果。

自定义参数将自动添加到模型、参考或用户文件夹。可以为自定义参数文件夹起一个说明性名称并添加其他文件夹中的任何参数。参数可以同时位于原文件夹和自定义参数文件夹中。

可以删除自定义文件夹,并在原文件夹中保留其所有参数。也可以删除自定义文件夹及其所有参数,包括其他文件夹中的参数。还可以从自定义组中删除参数。

iFeature 中的参数

在创建 iFeature 时,可以选择草图尺寸和特征参数作为尺寸参数。如果已为参数命名,它们将自动包含在 iFeature 中。

参数中的数据类型

  • 参考参数

  • 参考参数是从动参数;它们的值会随驱动参数的更改而更新。可以通过以下几种方式创建它们:

    • 作为参考尺寸

    • 使用衍生零件时

    • 通过链接参数文件

    • 通过表驱动 iFeature

    • 通过使用 API 等(在 Inventor LT 中不适用)

    注: 尺寸约束草图大小。如果尺寸过约束草图,则该尺寸可以作为参考参数保存。
  • 文本参数(在 Inventor LT 中不适用)

  • 文本参数由字符串组成。例如,各种颜色、形状、样式或其他任何描述性名称。可以在 iLogic 规则中使用文本参数驱动其他 Inventor 参数以及任何可由规则驱动的对象。

    文本参数不支持表达式。

  • True/False 参数(在 Inventor LT 中不适用)

  • 真/假参数由 True 或 False 布尔值组成。可以在 iLogic 规则中使用文本参数驱动其他 Inventor 参数以及任何可由规则驱动的对象。

    真/假参数不支持表达式。

  • 多值参数

  • 多值参数中存储了可能值的列表。但是,像其他参数一样,多值参数在任何一次使用时都只具有单个值。多值参数不会自动锁定为多值列表中的某个值,但您可以通过 iLogic 规则完成这一操作。

    也可以将自定义值作为替代值添加到多值参数的值列表中。自定义值通常仅供临时使用。

  • 关键参数

  • 关键参数是您指明特别重要的参数。可以为每个关键参数设定可选标记,然后使用可见性过滤器查看这些重要参数的“过滤后的列表”。

  • 导入和导出参数(在 Inventor LT 中不适用)

  • 可以将参数数据导出到 XML 文件以及从 XML 文件导入参数数据。如果您想在模型之间转移参数,则该功能非常有用。

创建参数的提示

按照下述准则确保正确更新参数和零件:

  • 为参数指定有意义的名称。

  • 表达式不能关联。

  • 参数名称中不能包含空格、数学符号或特殊字符。

  • 如果将电子表格链接至参数,则将不能在 Inventor 中编辑电子表格中的值或表达式(而必须在 Microsoft Excel 中打开和编辑电子表格)。
